مراجعة 17 أكتوبر 2026 · الرسم لا يمثل مقياسًا
استخدم تصميم برج تدوير موثق بفتحات مقصوصة باردًا ومواد ملائمة للمحصول ومحلول مغذٍ مراقب. جيوب PVC المسخنة المصورة ليست تصميم تماس غذائي متحققًا منه.

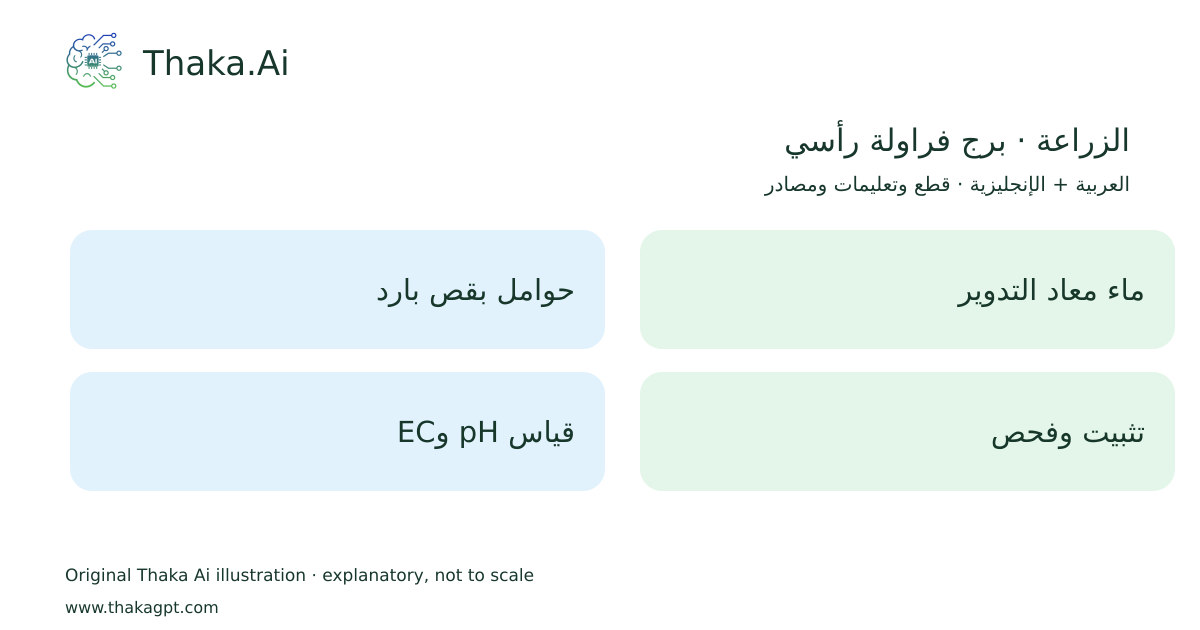

- 1برج مثبت وحوامل مقصوصة باردًا وأصص شبكية
- 2توزيع ماء علوي وقياس تدفق الارتفاع
- 3خزان معتم مغطى ومسار رجوع مفتوح
- 4فحص pH وEC معاير وأسلاك جافة محمية
متطلبات الموقع والتشغيل
- حدد المحصول والموسم وجودة الماء والتربة أو الوسط والحر المحلي وقس المواد قبل القص وأكد الدعم والتصريف.
الأدوات وأجهزة القياس
- شريط وأدوات يدوية نظيفة وملصقات محصول وسجل ماء وتربة ووسائل حماية مناسبة للعمل.
الخرج وشروط التشغيل
برج زراعة مروي دون إنتاج مضمون؛ يطابق حجم الخزان وعدد المضخات التصميم الكامل المختار.
مرجع OSU HLA-6724: عمود 5 × 5 بوصات، نحو 127 × 127 مم، وارتفاع عمل 1.5–1.8 م وأصص شبكية 3 بوصات. للنظام المشترك خزان 45 غالونًا، نحو 170 لترًا، ومضخة اسمية 400 غالون/ساعة. لا تصغّر النظام دون إعادة تصميم.القطع والكميات والأبعاد
| القطعة | الكمية | المواصفات / الأبعاد |
|---|---|---|
| برج وحوامل أصص | حسب مخطط المصدر | عمود المصدر وأصص 3 بوصات وأنبوب دعم 3 بوصات مقصوص باردًا 45° بارتفاع نحو 57 مم. يؤكد المصنع ملاءمة تماس المحصول والماء. |
| خزان وري | منظومة واحدة | خزان معتم مغطى ومضخة مختارة بتدفق الارتفاع الفعلي وأنبوب قطر داخلي نحو 12.7 مم بالمصدر ومؤقت ومسار رجوع. التدفق الاسمي ليس الفعلي. |
| أجهزة ووسط ومغذيات | 1 مجموعة | أجهزة pH وEC معايرة ومنتج مغذٍ مناسب ووسط نظيف وشتلات فراولة وواقيات رذاذ ميكانيكية بدل إذابة البلاستيك. |
التحضير وفحص القطع
- اقرأ الطريقة المرتبطة كاملة وسجل إصدارها وأنشئ قائمة قطع مقاسة ورسمًا موسومًا قبل البدء. افصل التغييرات التجريبية عن الإجراء المنشور.
- جهز منطقة العمل وافحص كل قطعة ونفذ فحصًا جافًا أو دون طاقة بأقل مخاطر قبل إدخال الماء أو الحرارة أو الحركة أو مادة المحصول.
الخطوات
- 1
اقرأ مخطط OSU كاملًا وارسم عدد الأبراج والخزان والدعامات والأنابيب والرجوع وأكد المواد والتثبيت قبل القص.
- 2
علّم فتحات الأصص المتبادلة وفق الأصص الفعلية واثقب واقصص باردًا وأزل الحواف وثبت الحوامل ولا تذب PVC بكاوية.
- 3
ثبت البرج ودعمه ورباطه العلوي وغطاءه المعتم وأنابيبه وأبعد المقابس والأسلاك عن الرذاذ مع الحماية الكهربائية المناسبة.
- 4
شغّل ماءً نظيفًا دون نبات وقِس التدفق بالأعلى وتحقق من وصوله لكل أصيص ورجوعه بلا انسداد أو فيضان.
- 5
حضّر المحلول وفق ملصقه واضبط تركيز المغذيات قبل تعديل pH النهائي ولا تخلط المركزات معًا.
- 6
ازرع الفراولة بتيجان فوق الوسط وجذور مدعومة واستخدم أهداف المصدر مرجعًا أوليًا لا بديلًا للإرشاد المحلي.
- 7
سجل pH وEC والحرارة والمنسوب وعمل المضخة في الوقت نفسه يوميًا. مرجع OSU للفراولة: EC 1.8–2.2 ملي سيمنز/سم وpH نحو 6.
السلامة والفحص
استخدم مغذيات ومنتجات ضبط موسومة للمحصول وفق التعليمات وتحتاج الأبراج الطويلة المبتلة والكهرباء الخارجية مراجعة تثبيت وكهرباء مختصة.
تحقق من النتيجة
قارن تدفق المضخة عند الرفع بالمخطط ولا يمكن استنتاج الفوهة أو جرعة المغذيات أو الحمض والقاعدة من صورة.
سجل القياسات
- التاريخ ومصادر المواد والأبعاد المقاسة والمدخلات والطقس والحرارة والرعاية والآفات والرائحة والفحوص والناتج مع وسم الدفعة والموقع.
الصيانة وإعادة الفحص
- نظف المرشحات والمخارج وافحص الرجوع والظل والحرارة وجدد المحلول وفق المحصول والمنتج.
- عاير الأجهزة وافحص الجذور واعزل النبات المريض وضع خطة انقطاع مضخة لمنع جفاف الجذور.
استكشاف الأعطال
- تدهور غير متوقع أو آفات أو رائحة أو ضعف نمو أو إجهاد الحيوان
- أوقف النشاط المتأثر واعزل المادة المشتبهة وافحص الرطوبة والحر والنظافة والتصريف والرعاية بالدليل واطلب تشخيصًا مختصًا قبل العلاج أو إعادة الاستخدام.
